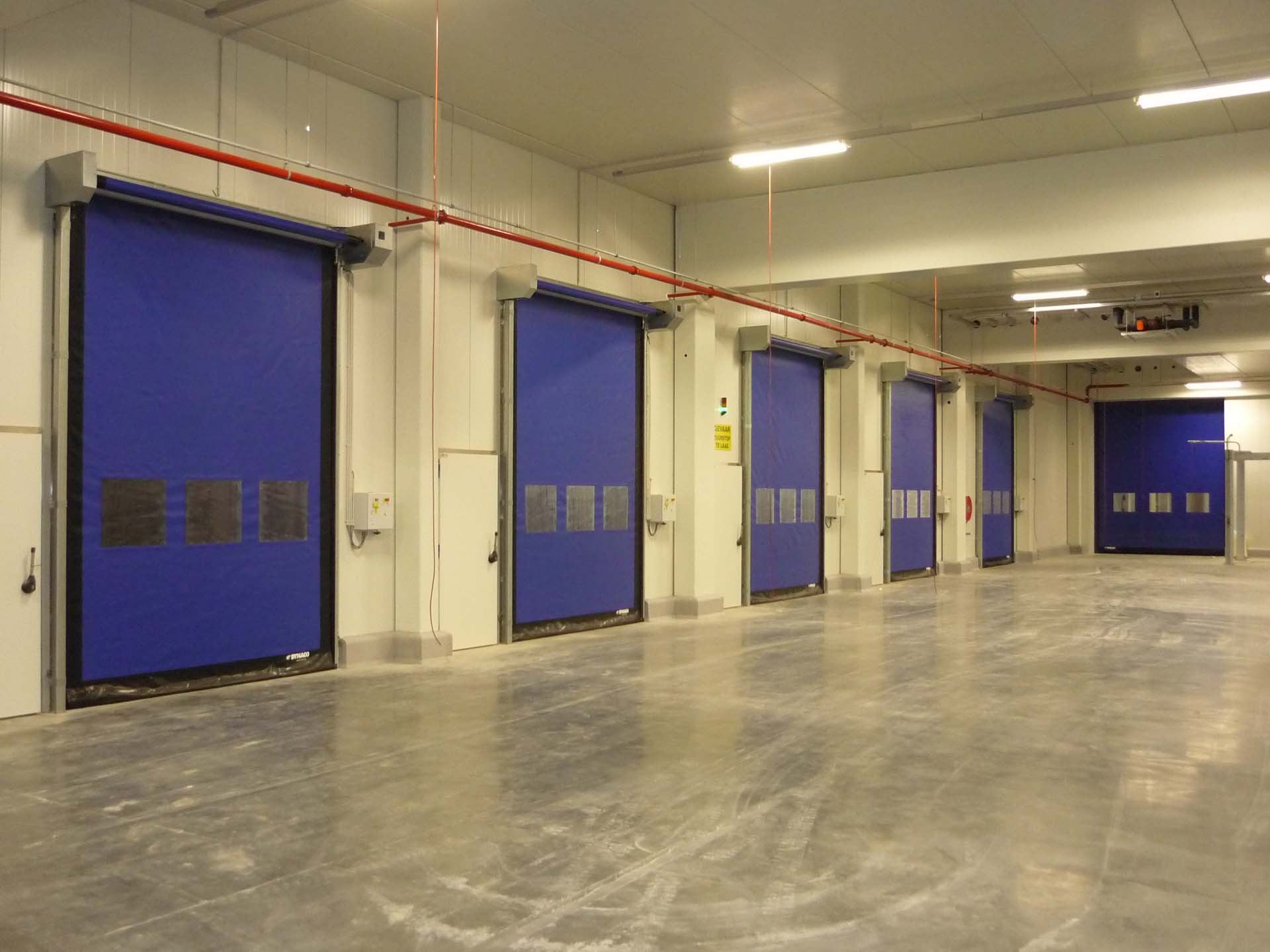

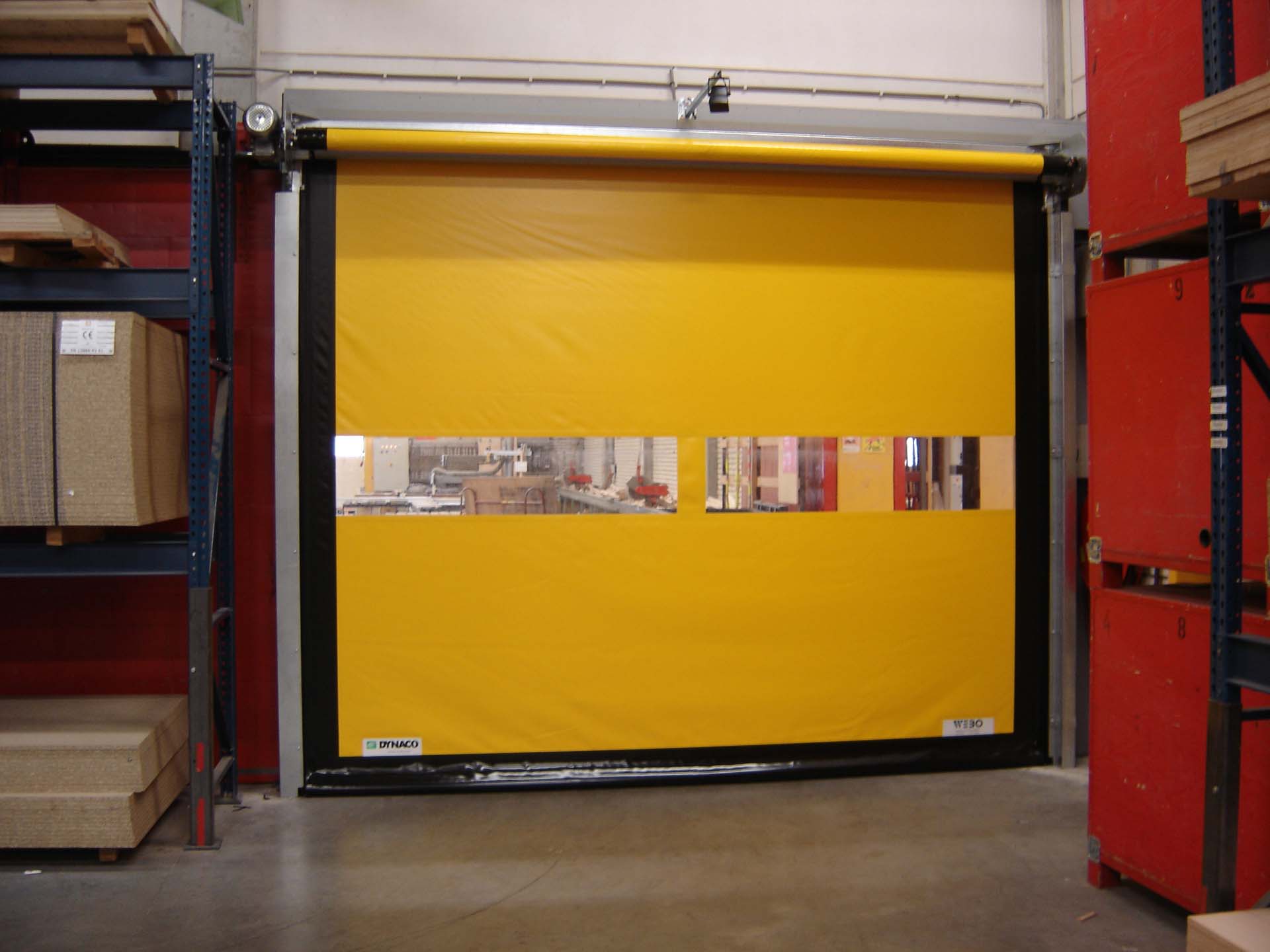

Ворота Dynaco M2 Compact устанавливают внутри помещений на промышленных предприятиях всех типов (на складах, в цеховых и разгрузочных зонах), а также в супермаркетах и распределительных центрах. “M2 Компакт” препятствуют появлению сквозняков, проникновению влаги, пыли, грязи и насекомых. Помогают поддерживать температуру и необходимый микроклимат в помещении, сохранять продукцию и упаковку.

Характеристики:
Ветроваянагрузка
Для максимального размера — до 450 Па (скорость ветра до 90 км/ч), для ворот до Ш 4 500 х В 5 500 мм — до 700 Па (скорость ветра до 110 км/ч).

Ресурс 1 000 000 — 3 500 000 (из опыта эксплуатации в РФ).

Принцип действия
Push-Pull — двигатель тянет полотно вверх при открывании ворот и толкает вниз при закрывании.

Применение Самая популярная модель ворот Dynaco удовлетворяет большинству требований внутри помещений (торговля, склад, промышленность).

Блок заправки полотна При случайном ударе транспортом полотно штатно "выходит" из направляющих. Блок предназначен для заправки полотна ворот в направляющие при следующем цикле закрывания ворот. Оно произойдет автоматически или после команды на закрывание с любого органа управления.

Полотно ворот Из усиленного ПВХ (PVC 900 г/м²). Цвета (RAL): желтый (1003), серый (7035), голубой (5002), красный (3000), зеленый (6005), оранжевый (2004), белый (9010).

Двигатель
IP 65, без тормоза, 4-полюсной, управляемый преобразователем частоты. Мощность 0,75 kW для площади ворот до 14 м², 1,5 kW — свыше 14 м².

Концевые выключатели Положение ворот постоянно отслеживает энкодер (цифровой бесконтактный датчик абсолютного положения).

Блок управления (Compact)
Стальной, окрашенный IP 65. Стандартно содержит преобразователь частоты, магнитно-температурный выключатель, основной защитный выключатель, трансформатор 24 V, программируемый таймер для закрывания, счетчик циклов, реле фотоэлементов, радиоприемник WDD, кнопку открывания, кнопку экстренной остановки. Длина электрических кабелей соединяющих стандартные элементы ворот позволяет размещать блок управления на расстоянии около 1 200 мм от пола и 1 000 мм от ворот со стороны двигателя.

Фотоэлементы (в стандартной комплектации) Обнаруживают присутствие пешехода или транспортного средства в зоне ворот. Они откроются и будут открыты, пока объект находится в этой зоне.

Беспроводная чувствительная кромка (в стандартной комплектации)
Dynaco WDD (Патент) состоит из чувствительного элемента и радиопередатчика, установленных в нижнем уплотнителе полотна ворот. Радиоприемник установлен в блоке управления. Сигнал передается по радиоканалу только если при закрывании ворота коснутся препятствия. Блок управления, приняв его, немедленно открывает ворота. Такой режим работы обеспечивает долгий ресурс литиевых батарей, поскольку большую часть времени передатчик находится в неактивном состоянии (5 лет в режиме ожидания или 100 000 срабатываний). WDD позволяет исключить применение ненадежного спирального кабеля или пневмодатчиков.

Питание Однофазное 220 В, частота 50 Гц.

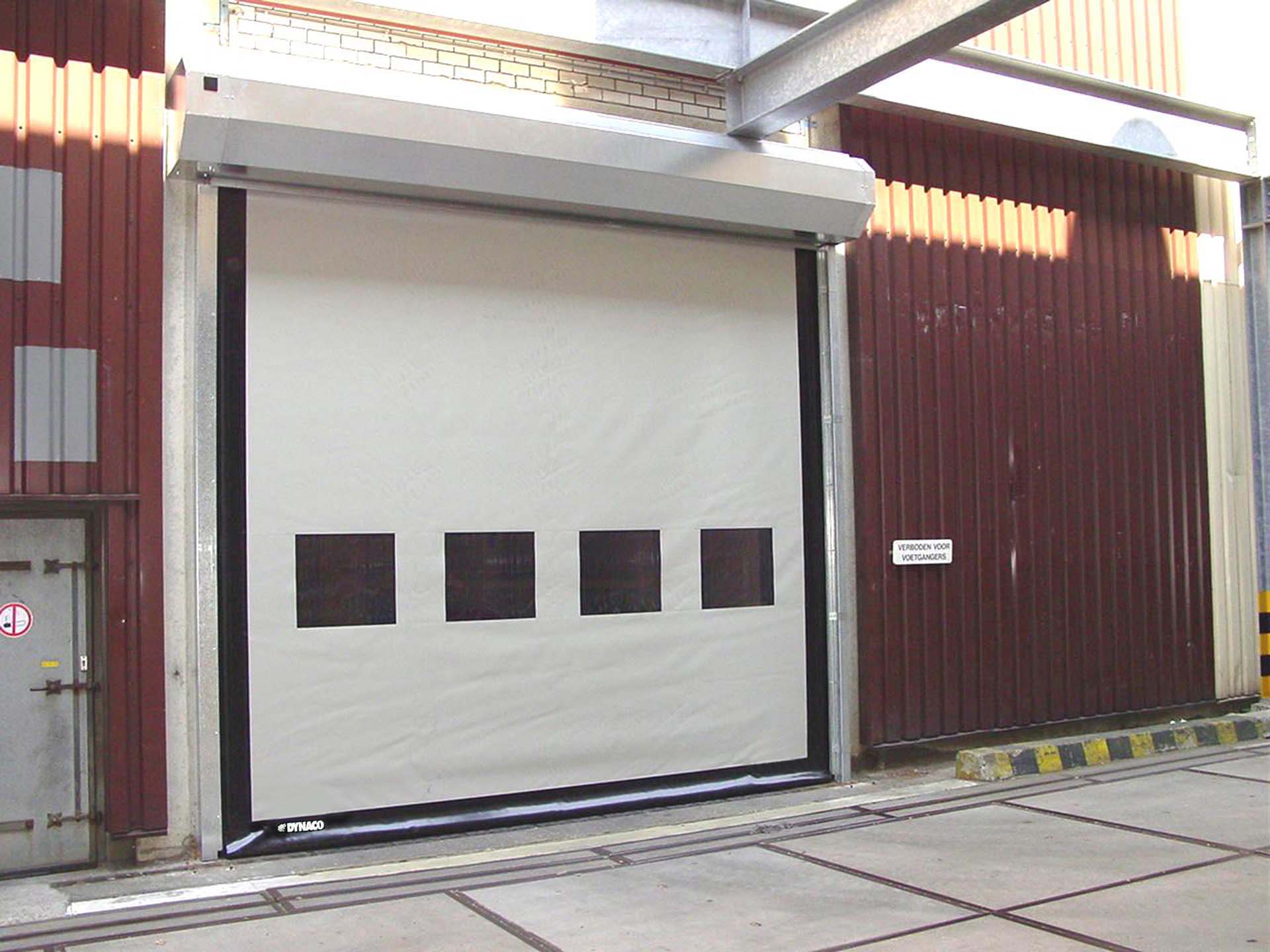

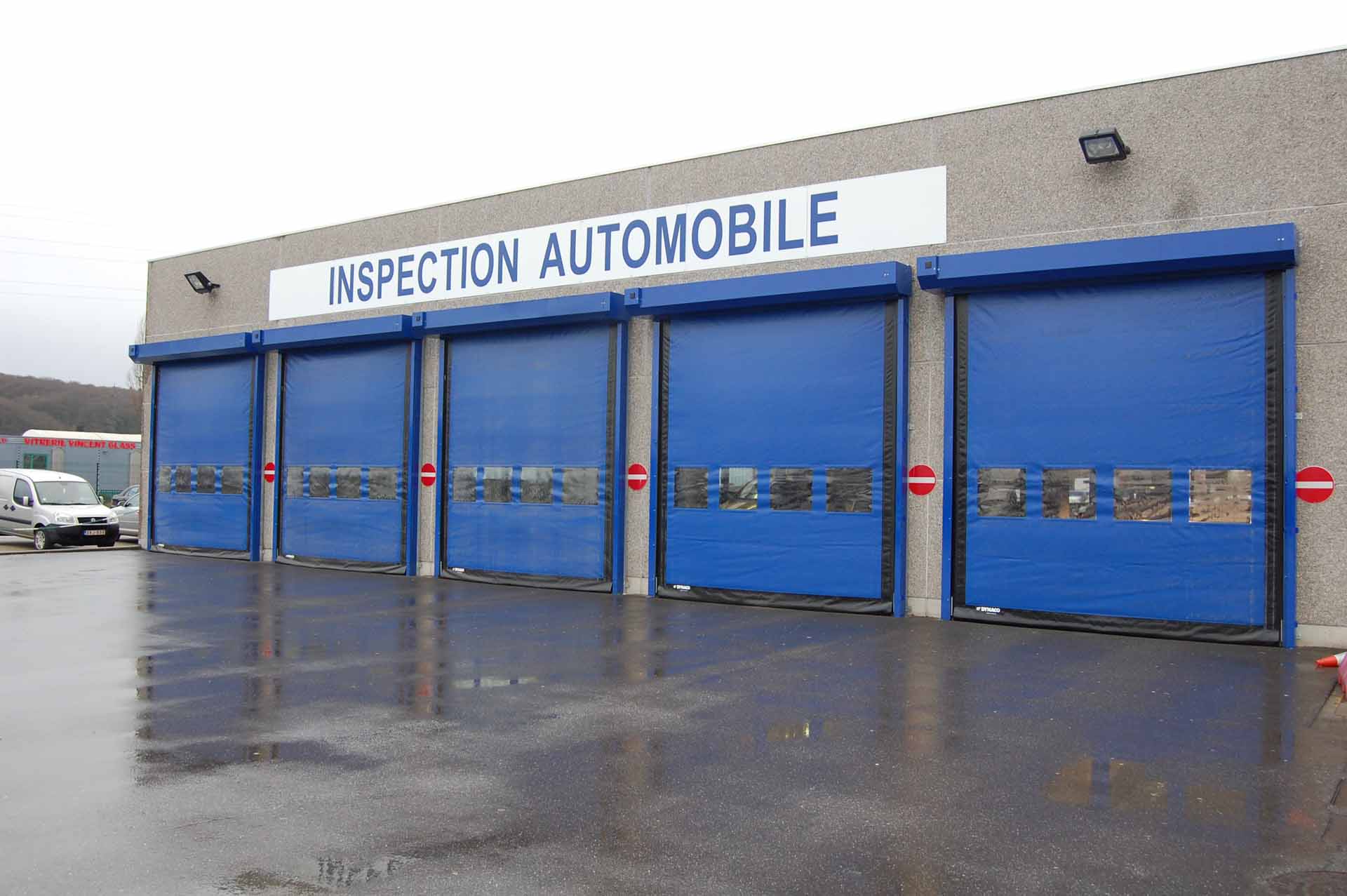

Модель Dynaco M2 Power устанавливают на предприятиях с повышенной ветровой нагрузкой, как во внутренних проёмах, так и в проёмах “помещение-улица". Ворота отделяют зону склада от улицы и обеспечивают превосходную герметичную изоляцию. M2 Power ("M2 Повер") прослужат долго — в зависимости от типа предприятия, срок их эксплуатации составляет до 15 лет.

Характеристики:
Ветроваянагрузка
Для максимального размера — до 700 Па (скорость ветра до 110 км/ч); для ворот до Ш 4 000 х В 5 500 мм — до 1 000 Па (скорость ветра до 140 км/ч).
Ресурс 1 000 000 — 3 500 000 (из опыта эксплуатации в РФ).

Принцип действия
Push-Pull — двигатель тянет полотно вверх при открывании ворот и толкает вниз при закрывании.

Применение Аналог модели M2 Compact, только с повышенной ветровой нагрузкой. Используется внутри и снаружи помещений — торговля, склад, промышленность.

Блок заправки полотна При случайном ударе транспортом полотно штатно "выходит" из направляющих. Блок предназначен для заправки полотна ворот в направляющие при следующем цикле закрывания ворот. Оно произойдет автоматически или после команды на закрывание с любого органа управления.

Полотно ворот Из усиленного ПВХ (PVC 900 г/м²). Цвета (RAL): желтый (1003), серый (7035), голубой (5002), красный (3000), зеленый (6005), оранжевый (2004), белый (9010).

Двигатель
IP 65, без тормоза, 4-полюсной, управляемый преобразователем частоты. Мощность: 1,5 kW.

Концевые выключатели Положение ворот постоянно отслеживает энкодер (цифровой бесконтактный датчик абсолютного положения).

Блок управления (Compact)
Cтальной, окрашенный IP 65. Стандартно содержит преобразователь частоты, магнитно-температурный выключатель, основной защитный выключатель, трансформатор 24 V, программируемый таймер для закрывания, счетчик циклов, реле фотоэлементов, радиоприемник WDD, кнопку открывания, кнопку экстренной остановки. Длина электрических кабелей, соединяющих стандартные элементы ворот, позволяет размещать блок управления на расстоянии около 1 200 мм от пола и 1 000 мм от ворот со стороны двигателя.

Фотоэлементы (в стандартной комплектации) Обнаруживают присутствие пешехода или транспортного средства в зоне ворот. Они откроются и будут открыты, пока объект находится в этой зоне.

Беспроводная чувствительная кромка (в стандартной комплектации)
Dynaco WDD (Патент) — состоит из чувствительного элемента и радиопередатчика, установленных в нижнем уплотнителе полотна ворот. Радиоприемник установлен в блоке управления. Сигнал передается по радиоканалу только если при закрытии ворота коснутся препятствия. Блок управления, приняв его, немедленно открывает ворота. Такой режим работы обеспечивает долгий ресурс литиевых батарей, поскольку большую часть времени передатчик находится в неактивном состоянии (5 лет в режиме ожидания или 100 000 срабатываний). WDD позволяет исключить применение ненадежного спирального кабеля или пневмодатчиков.

Питание Однофазное 220 В, частота 50 Гц.

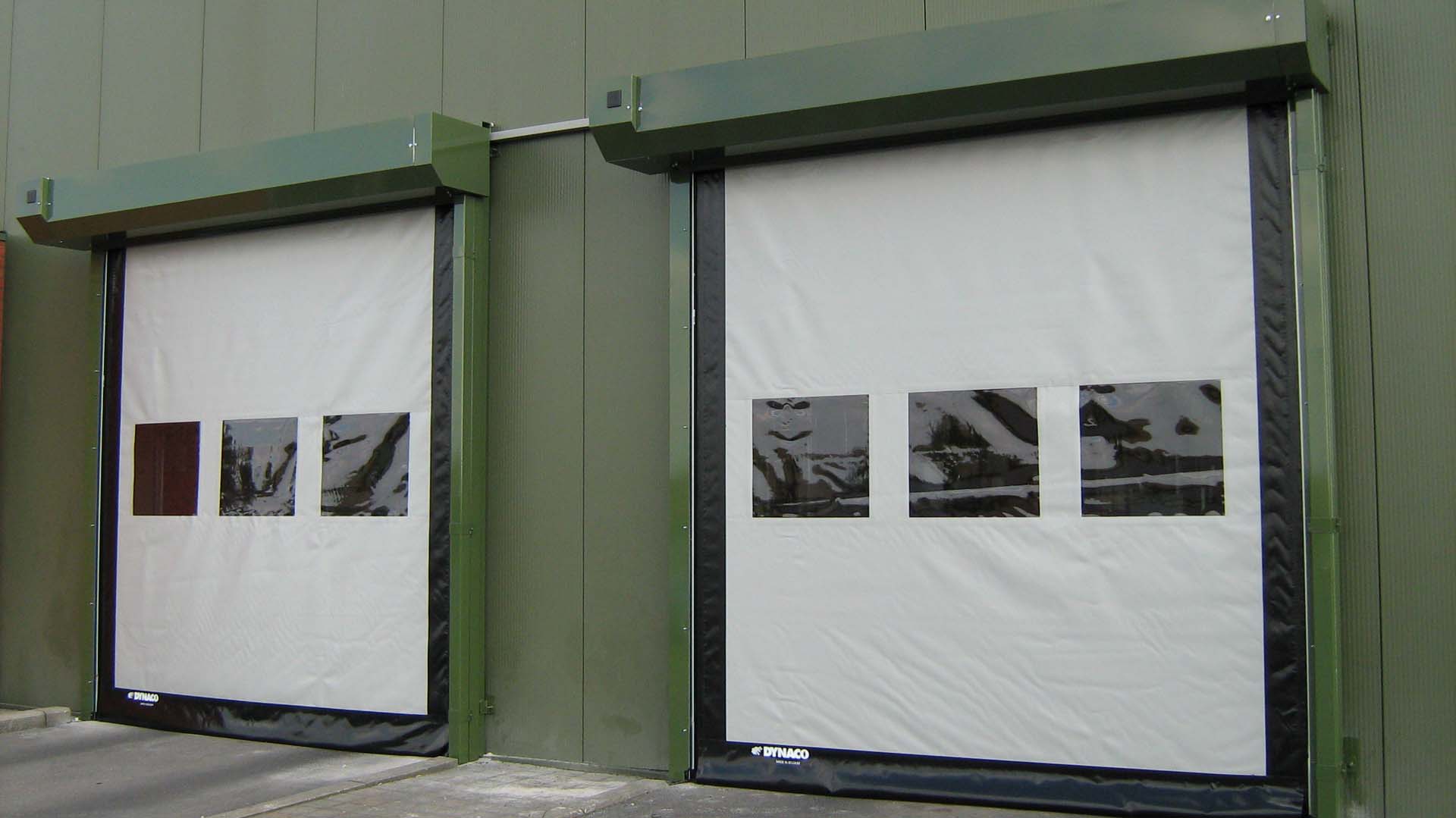

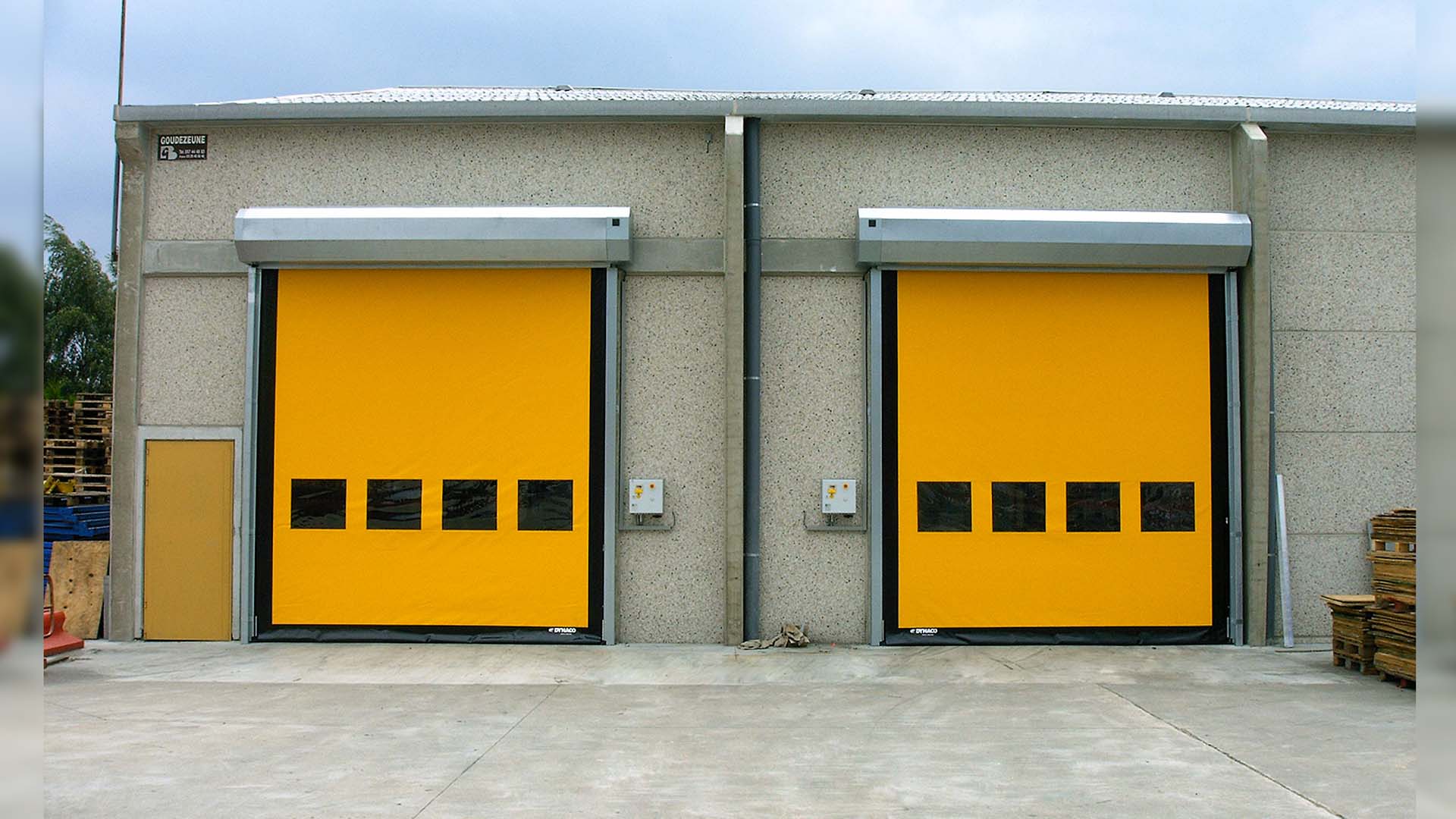

Модель Dynaco M2 AllWeather предназначена для работы в экстремальных условиях. Ворота M2 устанавливают в проемах типа “помещение-улица”, в местах со сверхвысокой ветровой нагрузкой — до 160 км/ч!

Характеристики:
Ветроваянагрузка
Для максимального размера — до 1 000 Па (скорость ветра до 140 км/ч). Для ворот до Ш 5 000 х В 5 500 — свыше 1000 Па (скорость ветра свыше 140 км/ч).

Ресурс 1 000 000 — 3 500 000 (из опыта эксплуатации в РФ).

Принцип действия
Push-Pull — двигатель тянет полотно вверх при открывании ворот и толкает вниз при закрывании.

Применение Ворота для проемов средних размеров с максимальной ветровой нагрузкой. Используются внутри и снаружи помещений — торговля, склад, промышленность.

Блок заправки полотна При случайном ударе транспортом полотно штатно "выходит" из направляющих. Блок предназначен для заправки полотна ворот в направляющие при следующем цикле закрывания ворот. Оно произойдет автоматически или после команды на закрывание с любого органа управления.

Полотно ворот Из усиленного ПВХ (PVC 900 г/м²). Цвета (RAL): желтый (1003), серый (7035), голубой (5002), красный (3000), зеленый (6005), оранжевый (2004), белый (9010).

Двигатель
IP 65, без тормоза, 4-полюсной, управляемый преобразователем частоты. Мощность: 1,5 kW.

Концевые выключатели Положение ворот постоянно отслеживает энкодер (цифровой бесконтактный датчик абсолютного положения).

Блок управления (Compact)
Cтальной, окрашенный IP 65. Стандартно содержит преобразователь частоты, магнитно-температурный выключатель, основной защитный выключатель, трансформатор 24 V, программируемый таймер для закрывания, счетчик циклов, реле фотоэлементов, радиоприемник WDD, кнопку открывания, кнопку экстренной остановки. Длина электрических кабелей, соединяющих стандартные элементы ворот, позволяет размещать блок управления на расстоянии около 1 200 мм от пола и 1 000 мм от ворот со стороны двигателя.

Беспроводная чувствительная кромка (в стандартной комплектации)
Dynaco WDD (Патент) — состоит из чувствительного элемента и радиопередатчика, установленных в нижнем уплотнителе полотна ворот. Радиоприемник установлен в блоке управления. Сигнал передается по радиоканалу, только если при закрытии ворота коснутся препятствия. Блок управления, приняв его, немедленно открывает ворота. Такой режим работы обеспечивает долгий ресурс литиевых батарей, поскольку большую часть времени передатчик находится в неактивном состоянии (5 лет в режиме ожидания или 100 000 срабатываний). WDD позволяет исключить применение ненадежного спирального кабеля или пневмодатчиков.

Питание Однофазное 220 В, частота 50 Гц.

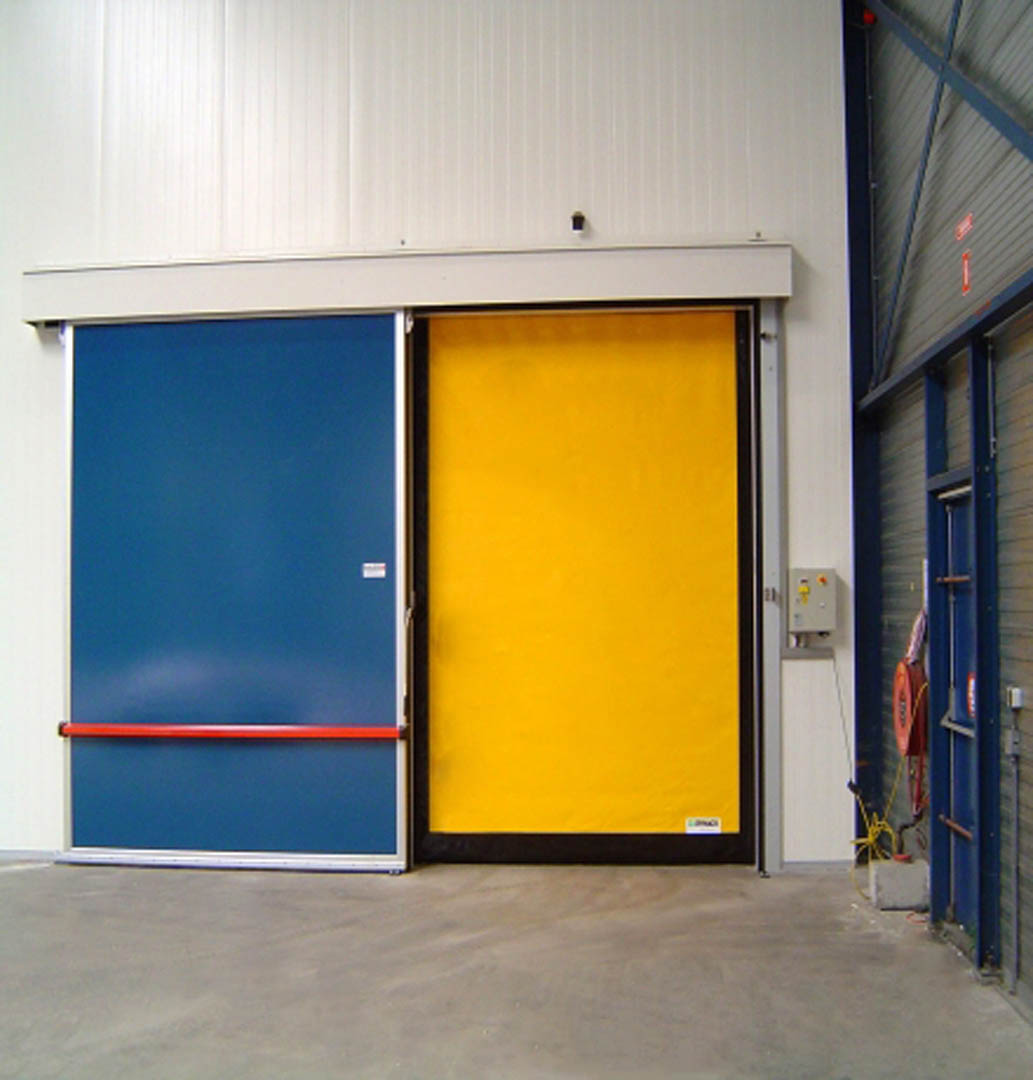

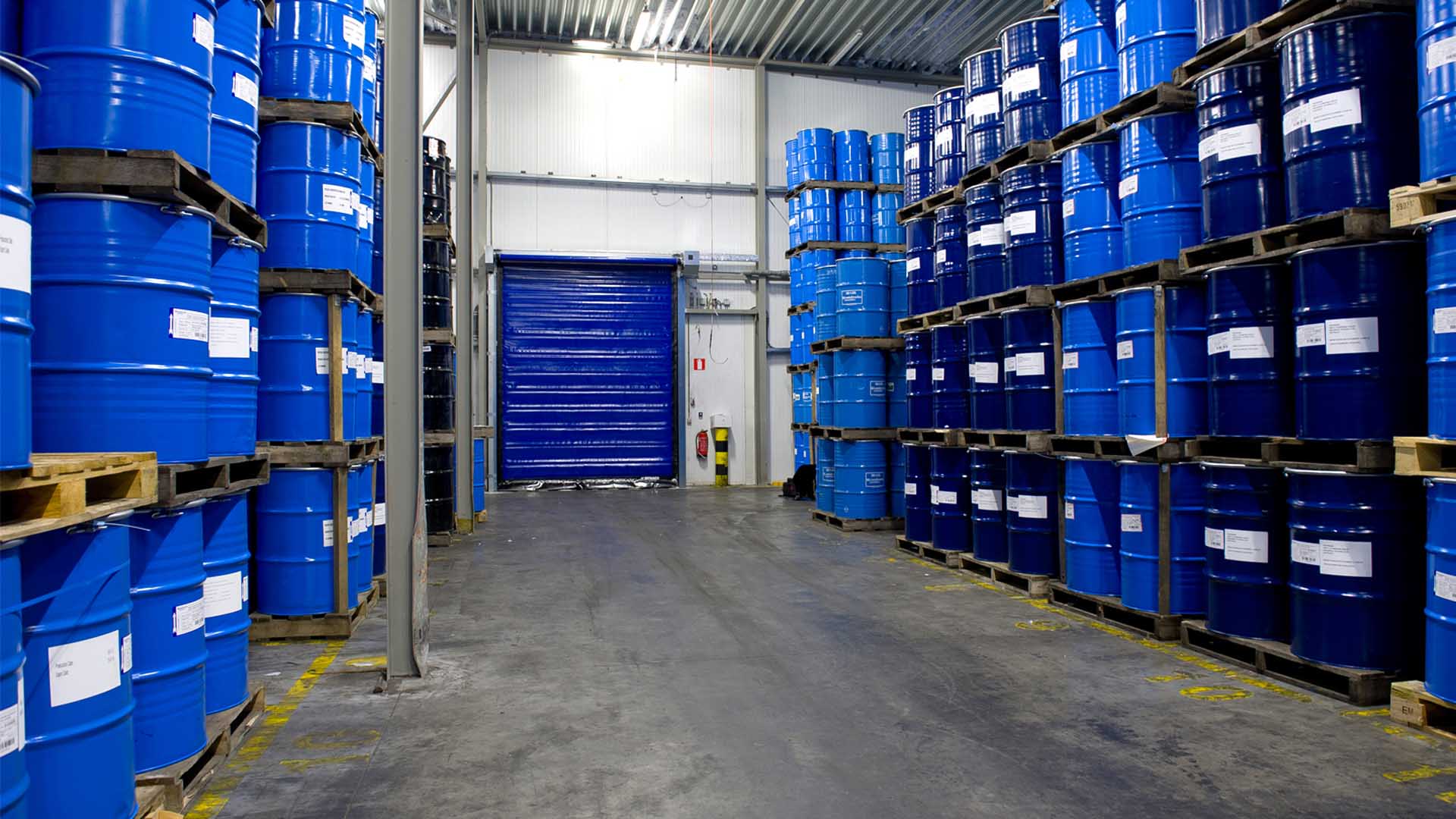

Ворота M2 Freezer специально разработаны для установки внутри холодильных и морозильных камер, для помещений с пониженной температурой до -30°C.

Характеристики:
Ветроваянагрузка
До 300 Па (скорость ветра до 70 км/ч).
Ресурс 1 000 000 — 3 500 000 (из опыта эксплуатации в РФ).

Принцип действия
Push-Pull — двигатель тянет полотно вверх при открывании ворот и толкает вниз при закрывании.

Применение Специальные ворота для холодильных и морозильных камер. Используются внутри помещений — торговля, склад, пищевое производство.

Блок заправки полотна При случайном ударе транспортом полотно штатно "выходит" из направляющих. Блок предназначен для заправки полотна ворот в направляющие при следующем цикле закрывания ворот. Оно произойдет автоматически или после команды на закрывание с любого органа управления.

Полотно ворот Из усиленного ПВХ (PVC 900 г/м²). Цвета (RAL): желтый (1003), серый (7035), голубой (5002), красный (3000), зеленый (6005), оранжевый (2004), белый (9010).

Специальные опции (в стандартной комплектации)
Обогрев боковых направляющих, двигателя, уплотнителя притолоки. "Термический мост" между рамой ворот и стеной. Защитно-декоративный короб на мотор, ремень и боковые направляющие.

Двигатель
IP 65, без тормоза, 4-полюсной, управляемый преобразователем частоты. Мощность: 1,5 kW.

Концевые выключатели Положение ворот постоянно отслеживает энкодер (цифровой бесконтактный датчик абсолютного положения).

Блок управления (Compact)
Cтальной, окрашенный IP 65. Стандартно содержит преобразователь частоты, магнитно-температурный выключатель, основной защитный выключатель, трансформатор 24 V, программируемый таймер для закрывания, счетчик циклов, реле фотоэлементов, радиоприемник WDD, кнопку открытия, кнопку экстренной остановки. Длина электрических кабелей, соединяющих стандартные элементы ворот, позволяет размещать блок управления на расстоянии около 1 200 мм от пола и 1 000 мм от ворот со стороны двигателя.

Фотоэлементы (в стандартной комплектации)
Обнаруживают присутствие пешехода или транспортного средства в зоне ворот. Они откроются и будут открыты, пока объект находится в зоне ворот.
Беспроводная чувствительная кромка (в стандартной комплектации)
Dynaco WDD (Патент) — состоит из чувствительного элемента и радиопередатчика, установленных в нижнем уплотнителе полотна ворот. Радиоприемник установлен в блоке управления. Сигнал передается по радиоканалу, только если при закрытии ворота коснутся препятствия. Блок управления, приняв его, немедленно открывает ворота. Такой режим работы обеспечивает долгий ресурс литиевых батарей, поскольку большую часть времени передатчик находится в неактивном состоянии (5 лет в режиме ожидания или 100 000 срабатываний). WDD позволяет исключить применение ненадежного спирального кабеля или пневмодатчиков.

Питание Однофазное 220 В, частота 50 Гц.

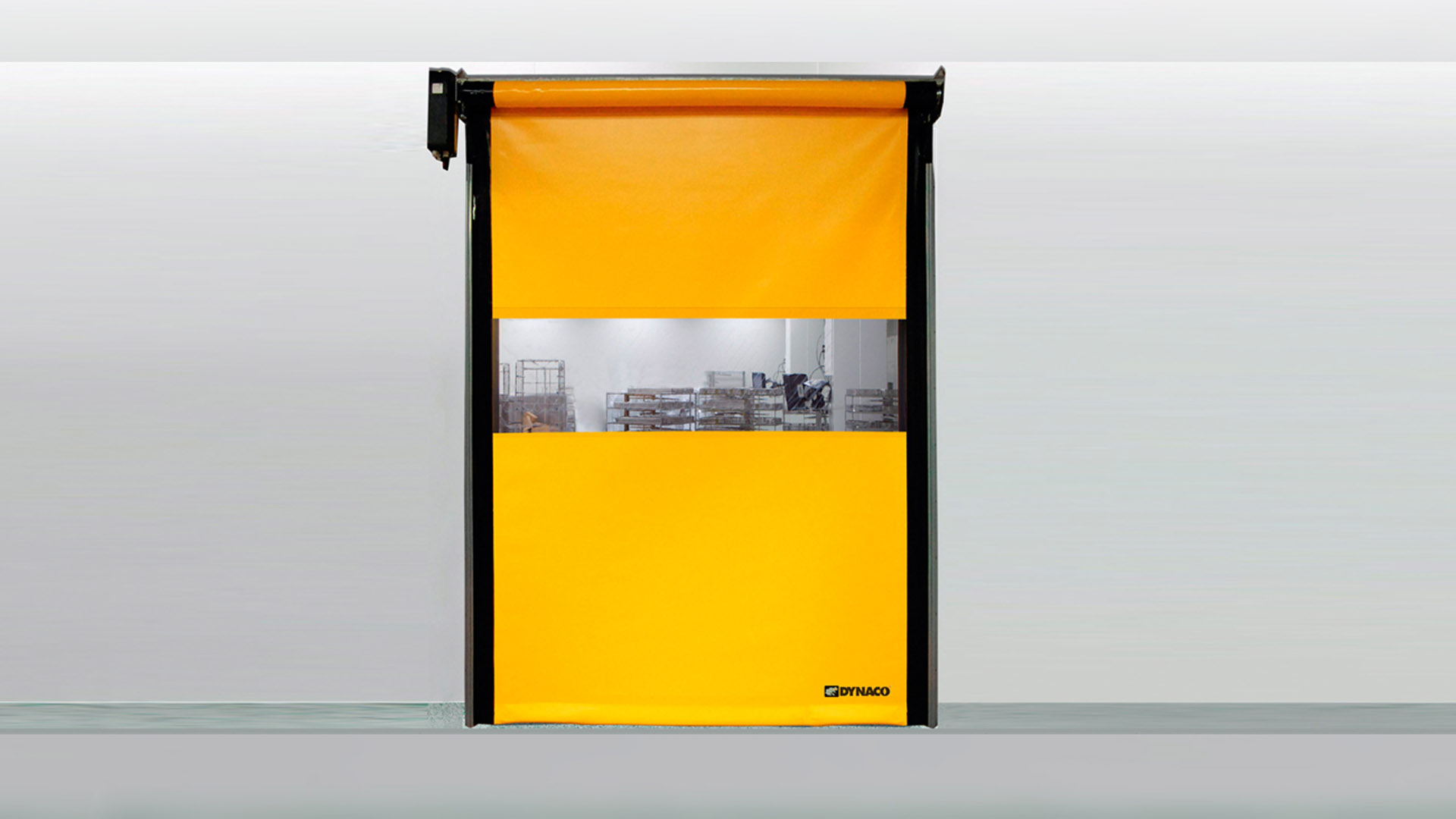

Данная модель оснащена улучшенным сервоприводом и блоком управления. Ворота стали еще более технологичными и безотказными в работе. Ворота Dynaco D310 предназначены для установки в помещениях в проёмы небольшого размера. Их применяют в покупательских зонах торговых центров, на складах и промышленных предприятиях (в том числе — для укрытия агрегатов). Они препятствуют возникновению сквозняков, отлично герметизируют проем и позволяют экономить на обогреве помещения.
Характеристики:
Ветроваянагрузка
Для максимального размера до 300 Па (скорость ветра до 70 км/ч). Для ворот до 3 000 х 3 000 мм — до 400 Па (скорость ветра до 90 км/ч).

Ресурс 1 000 000 циклов.

Принцип действия
GravityDrive — полотно ворот без жестких элементов, с гибким балластом в нижней части полотна.

Применение Внутри помещений — торговля, склад, промышленность.

Блок заправки полотна При случайном ударе транспортом полотно штатно "выходит" из направляющих. Блок предназначен для заправки полотна ворот в направляющие при следующем цикле закрывания ворот. Закрытие произойдет автоматически или после команды на закрытие с любого органа управления.

Полотно ворот Из усиленного ПВХ (PVC 900 г/м²). Цвета (RAL): желтый (1003), серый (7035), голубой (5002), красный (3000), зеленый (6005), оранжевый (2004), белый (9010).

Двигатель
Серводвигатель. IP 54, с тормозом, 2-полюсной, со встроенным контроллером. Встроенный абсолютный энкодер. Мощность мотора 750Вт / 1500Вт

Концевые выключатели По настраиваемым кулачкам, установленным с обратной стороны электромотора.

Блок управления (Compact)
Cтальной, окрашенный IP 65. C LCD-дисплеем. Стандартно содержит преобразователь частоты, магнитно-температурный выключатель, основной защитный выключатель, трансформатор 24 V, программируемый таймер для закрывания, счетчик циклов, реле фотоэлементов, радиоприемник WDD, кнопку открывания, кнопку экстренной остановки. Длина электрических кабелей, соединяющих стандартные элементы ворот, позволяет размещать блок управления на расстоянии около 1 200 мм от пола и 1 000 мм от ворот со стороны двигателя.

Фотоэлементы (в стандартной комплектации)
Система инфракрасных фотоэлементов устанавливается на расстоянии 60 мм от пола и 30 мм от плоскости полотна. Служат для обнаружения присутствия пешехода или автомобиля, немедленно открывают ворота и удерживают их открытыми до исчезновения препятствия.
Представляет собой микровыключатель с нажимной пластиной. Установлен на верхний уплотнительный профиль. При возникновении препятствия на пути закрывающихся ворот реагирует на образование петли полотна. При его срабатывании ворота поменяют направление движения с закрывания на открывание.

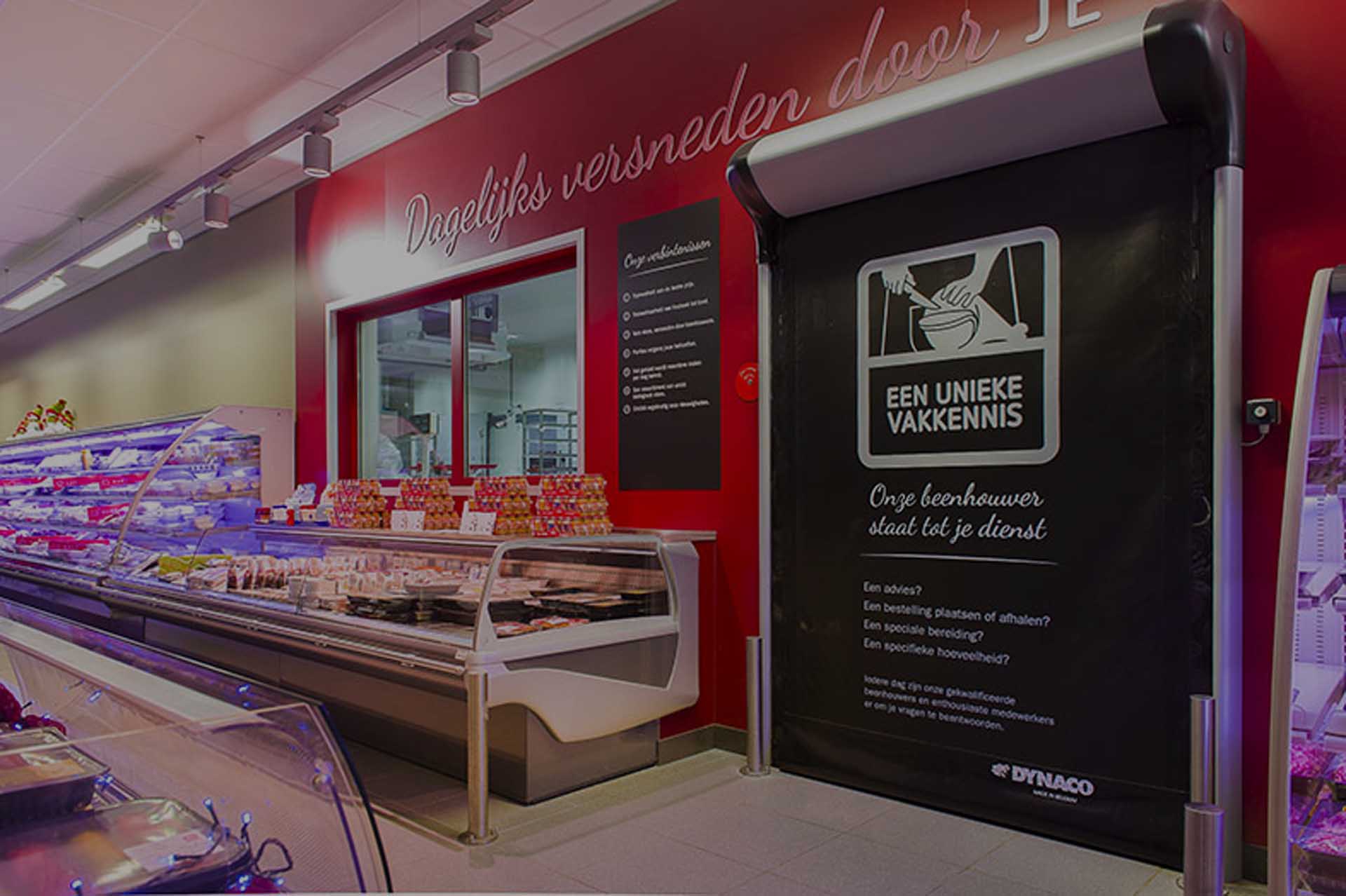

Идеальны для ритейла. Эстетичная и компактная модель скоростных ворот. Dynaco D 311 устанавливают в проёмы небольших размеров внутри помещений. Ворота используют в покупательской зоне в торговых центрах, на складах и промышленных предприятиях всех типов. Данная модель «Dynaco» отлично изолирует помещение и рассчитана на интенсивную ежедневную работу.
Характеристики:
Ветроваянагрузка
Для максимального размера — до 450 Па (скорость ветра до 90 км/ч). Для ворот до Ш 2 000 х В 3 500 мм — до 700 Па (скорость ветра до 110 км/ч).

Ресурс 2 000 000 (из опыта эксплуатации в РФ).

Принцип действия
GravityDrive — полотно ворот без жестких элементов, с гибким балластом в нижней части полотна.

Применение Компактные ворота, идеальны для торговых залов и небольших проемов. Используются внутри помещений — торговля, склад, промышленность.

Блок заправки полотна При случайном ударе транспортом полотно штатно "выходит" из направляющих. Блок предназначен для заправки полотна ворот в направляющие при следующем цикле закрывания ворот. Закрытие произойдет автоматически или после команды на закрытие с любого органа управления.

Двигатель
IP 65, без тормоза, 4-полюсной, управляемый преобразователем частоты. Мощность: 0,75 kW.

Концевые выключатели Положение ворот постоянно отслеживает энкодер (цифровой бесконтактный датчик абсолютного положения).

Блок управления (Compact)
Cтальной, окрашенный IP 65. C LCD-дисплеем. Стандартно содержит преобразователь частоты, магнитно-температурный выключатель, основной защитный выключатель, трансформатор 24 V, программируемый таймер для закрывания, счетчик циклов, реле фотоэлементов, радиоприемник WDD, кнопку открывания, кнопку экстренной остановки. Длина электрических кабелей, соединяющих стандартные элементы ворот, позволяет размещать блок управления на расстоянии около 1 200 мм от пола и 1 000 мм от ворот со стороны двигателя.

Фотоэлементы (в стандартной комплектации) Обнаруживают присутствие пешехода или транспортного средства в зоне ворот. Они откроются и будут открыты, пока объект находится в этой зоне.

Беспроводная чувствительная кромка (в стандартной комплектации) Dynaco WDD (Патент) — состоит из чувствительного элемента и радиопередатчика, установленных в нижнем уплотнителе полотна ворот. Радиоприемник установлен в блоке управления. Сигнал передается по радиоканалу только если при закрывании ворота коснутся препятствия. Блок управления, приняв его, немедленно открывает ворота. Такой режим работы обеспечивает долгий ресурс литиевых батарей, поскольку большую часть времени передатчик находится в неактивном состоянии (5 лет в режиме ожидания или 100 000 срабатываний). WDD позволяет исключить применение ненадежного спирального кабеля или пневмодатчиков.

Питание Однофазное 220 В, частота 50 Гц.

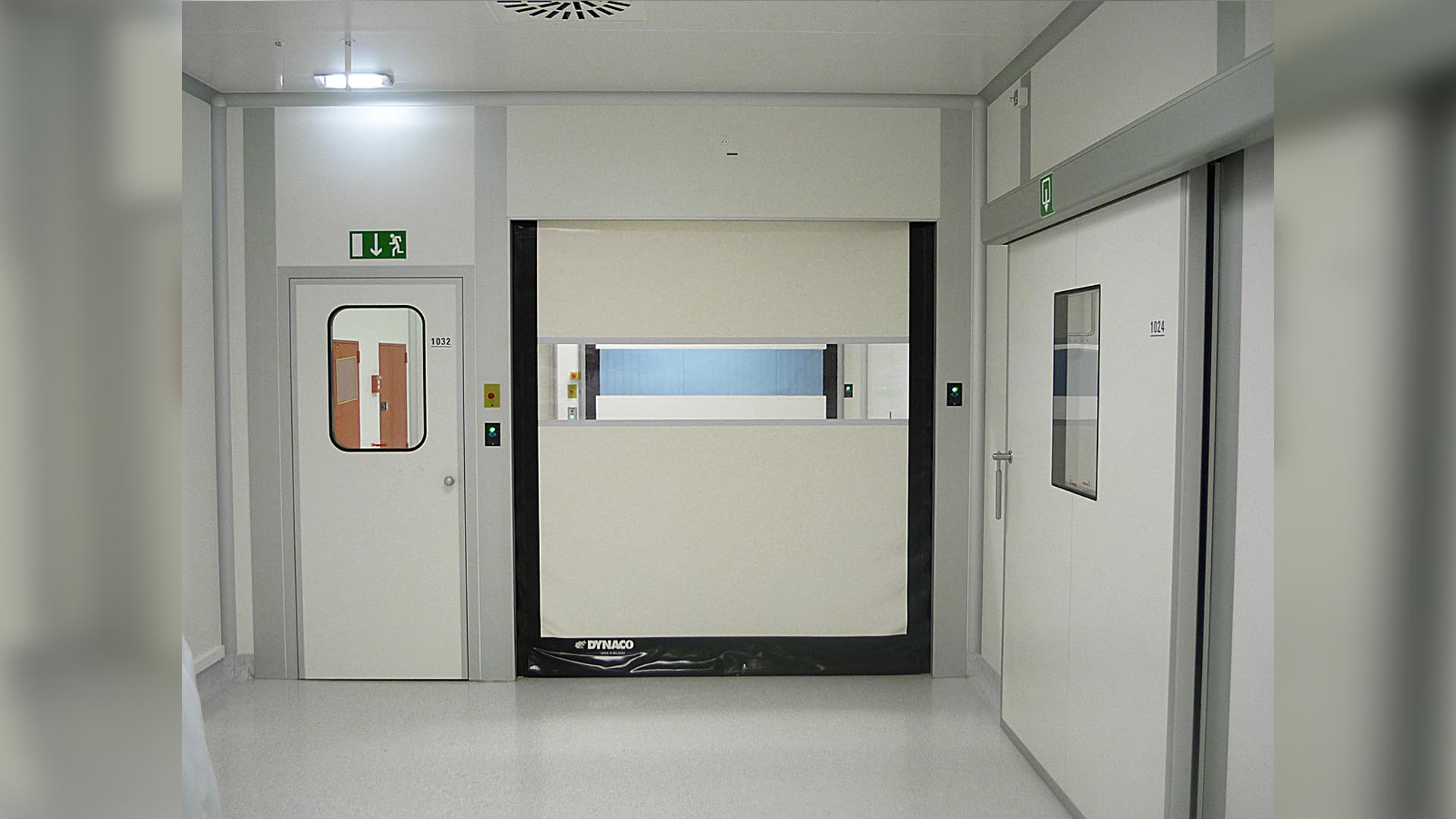

Ворота Dynaco D311 Cleanroom специально разработаны для установки внутри чистых помещений. Для чистых комнат важны максимальная изоляция, герметичность и поддержание избыточного давления. Области применения: электронная промышленность, фармацевтика, медицина. Ворота оснащены полным комплектом коробов и дополнительных уплотнителей технологических отверстий.
Характеристики:
Ветроваянагрузка
Для максимального размера — до 300 Па (скорость ветра до 70 км/ч). Для ворот до Ш 3 000 х В 3 500 мм — до 450 Па (скорость ветра до 90 км/ч).

Ресурс 2 000 000 (из опыта эксплуатации в РФ).

Принцип действия
GravityDrive — полотно ворот без жестких элементов, с гибким балластом в нижней части полотна.

Применение Специальные ворота с максимальной изоляцией помещений. Внутри помещений — торговля, склад, "чистое производство", фармацевтика.

Блок заправки полотна При случайном ударе транспортом полотно штатно "выходит" из направляющих. Блок предназначен для заправки полотна ворот в направляющие при следующем цикле закрывания ворот. Закрытие произойдет автоматически или после команды на закрытие с любого органа управления.

Полотно ворот Из усиленного ПВХ (PVC 900 г/м²). Цвета (RAL): желтый (1003), серый (7035), голубой (5002), красный (3000), зеленый (6005), оранжевый (2004), белый (9010).

Дополнительная изоляция (в стандартной комплектации) Уплотнитель между полотном и нижним краем защитного короба. Усиленный уплотнитель низа ворот. Защитно-декоративный короб из оцинкованной стали 1,5 мм для вала, боковых направляющих и мотора.

Двигатель
IP 65, без тормоза, 4-полюсной, управляемый преобразователем частоты. Мощность: 0,75 kW.

Концевые выключатели Положение ворот постоянно отслеживает энкодер (цифровой бесконтактный датчик абсолютного положения).

Блок управления (Compact)
Cтальной, окрашенный IP 65. C LCD-дисплеем. Стандартно содержит преобразователь частоты, магнитно-температурный выключатель, основной защитный выключатель, трансформатор 24 V, программируемый таймер для закрывания, счетчик циклов, реле фотоэлементов, радиоприемник WDD, кнопку открывания, кнопку экстренной остановки. Длина электрических кабелей, соединяющих стандартные элементы ворот, позволяет размещать блок управления на расстоянии около 1 200 мм от пола и 1 000 мм от ворот со стороны двигателя.

Фотоэлементы (в стандартной комплектации) Обнаруживают присутствие пешехода или транспортного средства в зоне ворот. Они откроются и будут открыты, пока объект находится в этой зоне.

Беспроводная чувствительная кромка (в стандартной комплектации) Dynaco WDD (Патент) — состоит из чувствительного элемента и радиопередатчика, установленных в нижнем уплотнителе полотна ворот. Радиоприемник установлен в блоке управления. Сигнал передается по радиоканалу только если при закрывании ворота коснутся препятствия. Блок управления, приняв его, немедленно открывает ворота. Такой режим работы обеспечивает долгий ресурс литиевых батарей, поскольку большую часть времени передатчик находится в неактивном состоянии (5 лет в режиме ожидания или 100 000 срабатываний). WDD позволяет исключить применение ненадежного спирального кабеля или пневмодатчиков.

Более компактная и быстрая модель промышленных ворот по сравнению с D-311. Подходит для небольших промышленных проемов и залов предприятий розничной торговли. Модель отличается эстетичным пластиковым внешним коробом. Система GravityDrive, с внутривальным двигателем и высокой скоростью открывания 2,7 м/с, размер до 3,5 х 3,5 метра при ветровой нагрузке 90 км/ч. Установка внутри помещений.
Характеристики:
Ветроваянагрузка
Для максимального размера — до 450 Па (скорость ветра до 90 км/ч). Для ворот до Ш 2 500 х В 3 500 мм — до 700 Па (скорость ветра до 110 км/ч).

Ресурс 1 000 000 — 3 500 000 (из опыта эксплуатации в РФ).

Принцип действия
GravityDrive — полотно ворот без жестких элементов, с гибким балластом в нижней части полотна.

Применение Ворота с внутривальным двигателем и высокой скоростью открытия, требуют минимум места для установки внутри помещений (торговля, склад, промышленность).

Блок заправки полотна При случайном ударе транспортом полотно штатно "выходит" из направляющих. Блок предназначен для заправки полотна ворот в направляющие при следующем цикле закрывания ворот. Закрытие произойдет автоматически или после команды на закрытие с любого органа управления.

Полотно ворот Из усиленного ПВХ (PVC 900 г/м²). Цвета (RAL): желтый (1003), серый (7035), голубой (5002), красный (3000), зеленый (6005), оранжевый (2004), белый (9010). Защитно-декоративный короб (в стандартной комплектации). Короб из пластика для вала, боковых направляющих в стандарте. Цвет RAL 9006 алюминий.

Двигатель
IP 55, без тормоза, 4-полюсной, управляемый преобразователем частоты. Мощность: 0,75 kW.

Концевые выключатели Положение ворот постоянно отслеживает энкодер (цифровой бесконтактный датчик абсолютного положения).

Блок управления (Compact)
Cтальной, окрашенный IP 65. Стандартно содержит преобразователь частоты, магнитно-температурный выключатель, основной защитный выключатель, трансформатор 24 V, программируемый таймер для закрывания, счетчик циклов, реле фотоэлементов, радиоприемник WDD, кнопку открывания, кнопку экстренной остановки. Длина электрических кабелей, соединяющих стандартные элементы ворот, позволяет размещать блок управления на расстоянии около 1 200 мм от пола и 1 000 мм от ворот со стороны двигателя.

Фотоэлементы (в стандартной комплектации) Обнаруживают присутствие пешехода или транспортного средства в зоне ворот. Они откроются и будут открыты, пока объект находится в этой зоне.

Беспроводная чувствительная кромка (в стандартной комплектации) Dynaco WDD (Патент) — состоит из чувствительного элемента и радиопередатчика, установленных в нижнем уплотнителе полотна ворот. Радиоприемник установлен в блоке управления. Сигнал передается по радиоканалу только если при закрывании ворота коснутся препятствия. Блок управления, приняв его, немедленно открывает ворота. Такой режим работы обеспечивает долгий ресурс литиевых батарей, поскольку большую часть времени передатчик находится в неактивном состоянии (5 лет в режиме ожидания или 100 000 срабатываний). WDD позволяет исключить применение ненадежного спирального кабеля или пневмодатчиков.

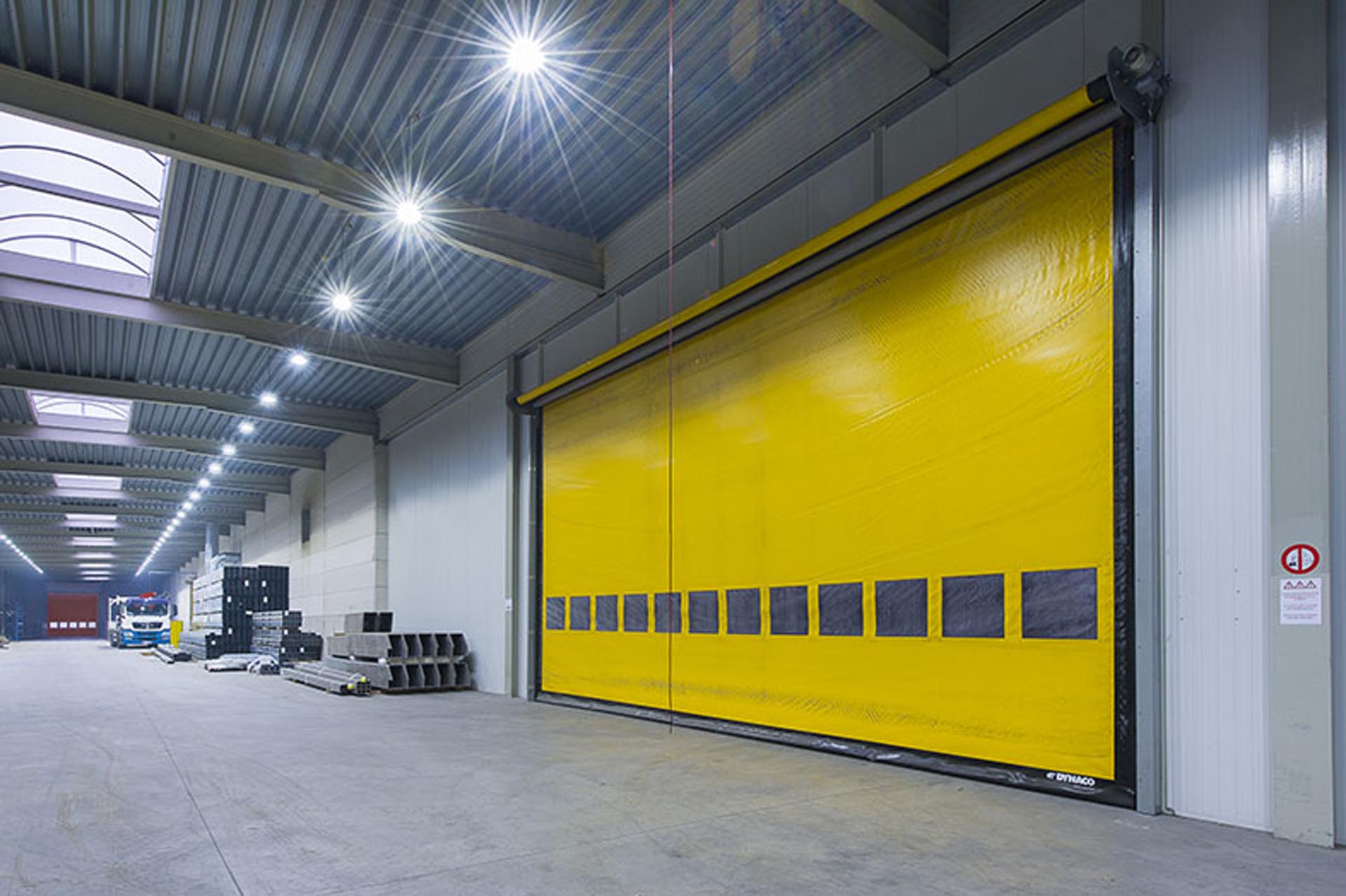

Ворота Dynaco M3 Compact предназначены для установки в проемы шириной до 11 метров. Конструкция “М3 Компакт” создана для интенсивной работы — до 6 тысяч циклов в день. Управление электроприводом ворот выполняется с помощью частотного преобразователя. Скоростные ворота M3 Compact — универсальное решение для закрытия проёмов больших размеров.
Характеристики:
Ветроваянагрузка
Для максимального размера до 300 Па (скорость ветра до 70 км/ч). Для ворот до Ш 9 500 х В 5 500 мм — до 450 Па (скорость ветра до 90 км/ч).

Ресурс 1 000 000 — 3 500 000 (из опыта эксплуатации в РФ).

Принцип действия
Push-Pull — двигатель тянет полотно вверх при открывании ворот и толкает вниз при закрывании.

Применение Ворота для проемов больших размеров с малой ветровой нагрузкой. Используются внутри помещений (торговля, склад, промышленность).

Блок заправки полотна При случайном ударе транспортом полотно штатно "выходит" из направляющих. Блок предназначен для заправки полотна ворот в направляющие при следующем цикле закрывания ворот. Закрытие произойдет автоматически или после команды на закрытие с любого органа управления.

Полотно ворот Из усиленного ПВХ (PVC 900 г/м²). Цвета (RAL): желтый (1003), серый (7035), голубой (5002), красный (3000), зеленый (6005), оранжевый (2004), белый (9010).

Двигатель
IP 65, без тормоза, 4-полюсной, управляемый преобразователем частоты. Мощность: 1,5 kW.

Концевые выключатели Положение ворот постоянно отслеживает энкодер (цифровой бесконтактный датчик абсолютного положения).

Блок управления (Compact)
Cтальной, окрашенный IP 65. Стандартно содержит преобразователь частоты, магнитно-температурный выключатель, основной защитный выключатель, трансформатор 24 V, программируемый таймер для закрывания, счетчик циклов, реле фотоэлементов, радиоприемник WDD, кнопку открывания, кнопку экстренной остановки. Длина электрических кабелей, соединяющих стандартные элементы ворот, позволяет размещать блок управления на расстоянии около 1 200 мм от пола и 1 000 мм от ворот со стороны двигателя.

Фотоэлементы (в стандартной комплектации) Обнаруживают присутствие пешехода или транспортного средства в зоне ворот. Они откроются и будут открыты, пока объект находится в этой зоне.

Беспроводная чувствительная кромка (в стандартной комплектации) Dynaco WDD (Патент) — состоит из чувствительного элемента и радиопередатчика, установленных в нижнем уплотнителе полотна ворот. Радиоприемник установлен в блоке управления. Сигнал передается по радиоканалу только если при закрывании ворота коснутся препятствия. Блок управления, приняв его, немедленно открывает ворота. Такой режим работы обеспечивает долгий ресурс литиевых батарей, поскольку большую часть времени передатчик находится в неактивном состоянии (5 лет в режиме ожидания или 100 000 срабатываний). WDD позволяет исключить применение ненадежного спирального кабеля или пневмодатчиков.

Питание Однофазное 220 В, частота 50 Гц.

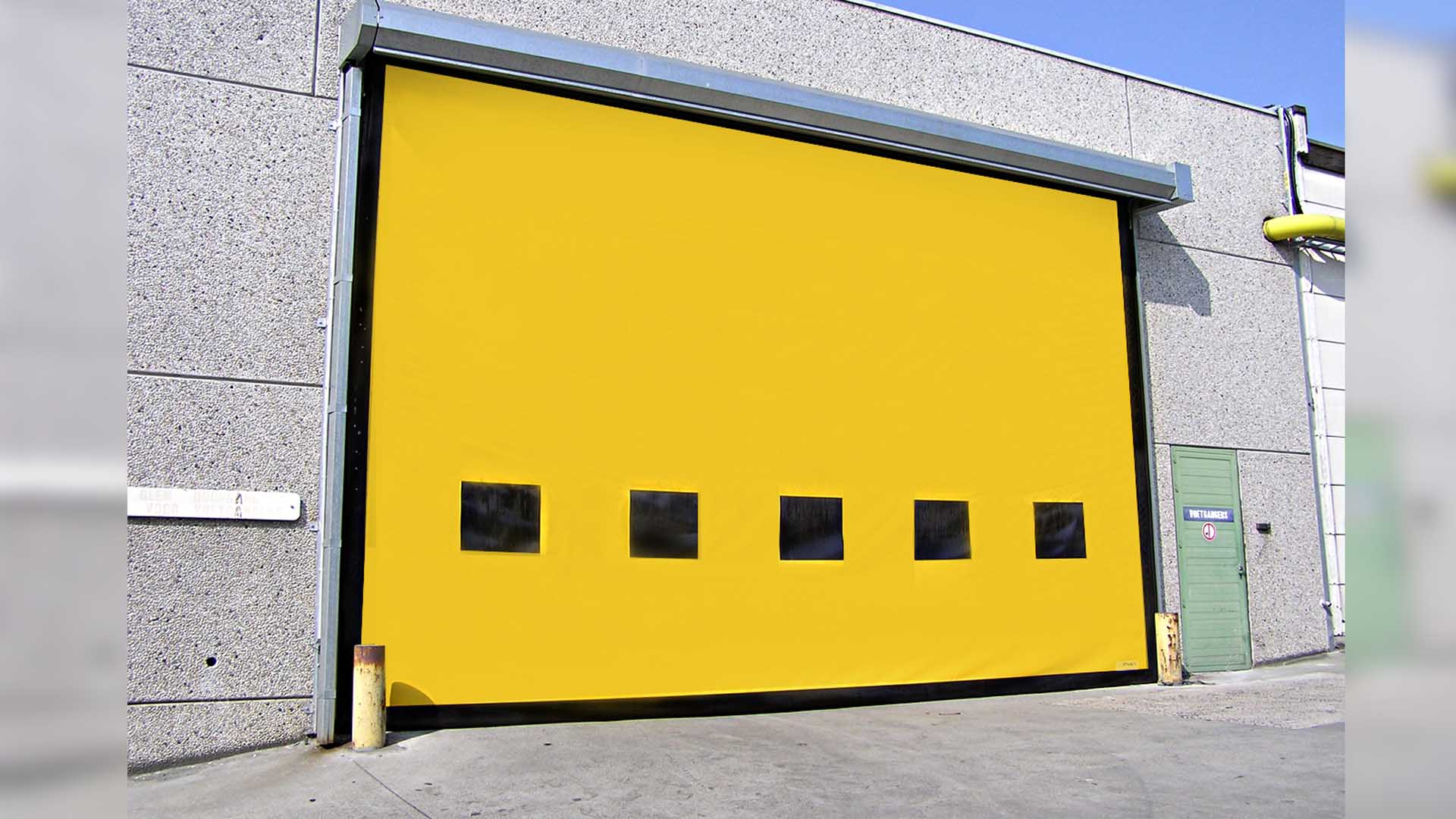

Dynaco M3 Power предназначены для установки в проемы больших размеров, отделяющие помещение от улицы. Это надежные ворота, рассчитанные на высокую ветровую нагрузку до 90 км/ч. Максимальный размер прочных ворот M3 Power — 9 000 х 5 500 мм. Подходят для установки на промышленных предприятиях и производствах крупногабаритного оборудования, в горнодобывающей отрасли, на складах в больших торговых центрах.

Характеристики:
Ветроваянагрузка
Для максимального размера — до 450 Па (скорость ветра до 90 км/ч). Для ворот до Ш 8 500 х В 5 500 мм — до 700 Па (скорость ветра до 110 км/ч).

Ресурс 1 000 000 — 3 500 000 (из опыта эксплуатации в РФ).

Принцип действия
Push-Pull — двигатель тянет полотно вверх при открывании ворот и толкает вниз при закрывании.

Применение Ворота для проемов больших размеров со средней ветровой нагрузкой. Используются внутри и снаружи помещений (торговля, склад, промышленность).

Блок заправки полотна При случайном ударе транспортом полотно штатно "выходит" из направляющих. Блок предназначен для заправки полотна ворот в направляющие при следующем цикле закрывания ворот. Закрытие произойдет автоматически или после команды на закрытие с любого органа управления.

Полотно ворот Из усиленного ПВХ (PVC 900 г/м²). Цвета (RAL): желтый (1003), серый (7035), голубой (5002), красный (3000), зеленый (6005), оранжевый (2004), белый (9010).

Двигатель
IP 65, без тормоза, 4-полюсной, управляемый преобразователем частоты. Мощность: 1,5 kW.

Концевые выключатели Положение ворот постоянно отслеживает энкодер (цифровой бесконтактный датчик абсолютного положения).

Блок управления (Compact)
Cтальной, окрашенный IP 65. Стандартно содержит преобразователь частоты, магнитно-температурный выключатель, основной защитный выключатель, трансформатор 24 V, программируемый таймер для закрывания, счетчик циклов, реле фотоэлементов, радиоприемник WDD, кнопку открывания, кнопку экстренной остановки. Длина электрических кабелей, соединяющих стандартные элементы ворот, позволяет размещать блок управления на расстоянии около 1 200 мм от пола и 1 000 мм от ворот со стороны двигателя.

Фотоэлементы (в стандартной комплектации) Обнаруживают присутствие пешехода или транспортного средства в зоне ворот. Они откроются и будут открыты, пока объект находится в этой зоне.

Питание Однофазное 220 В, частота 50 Гц.

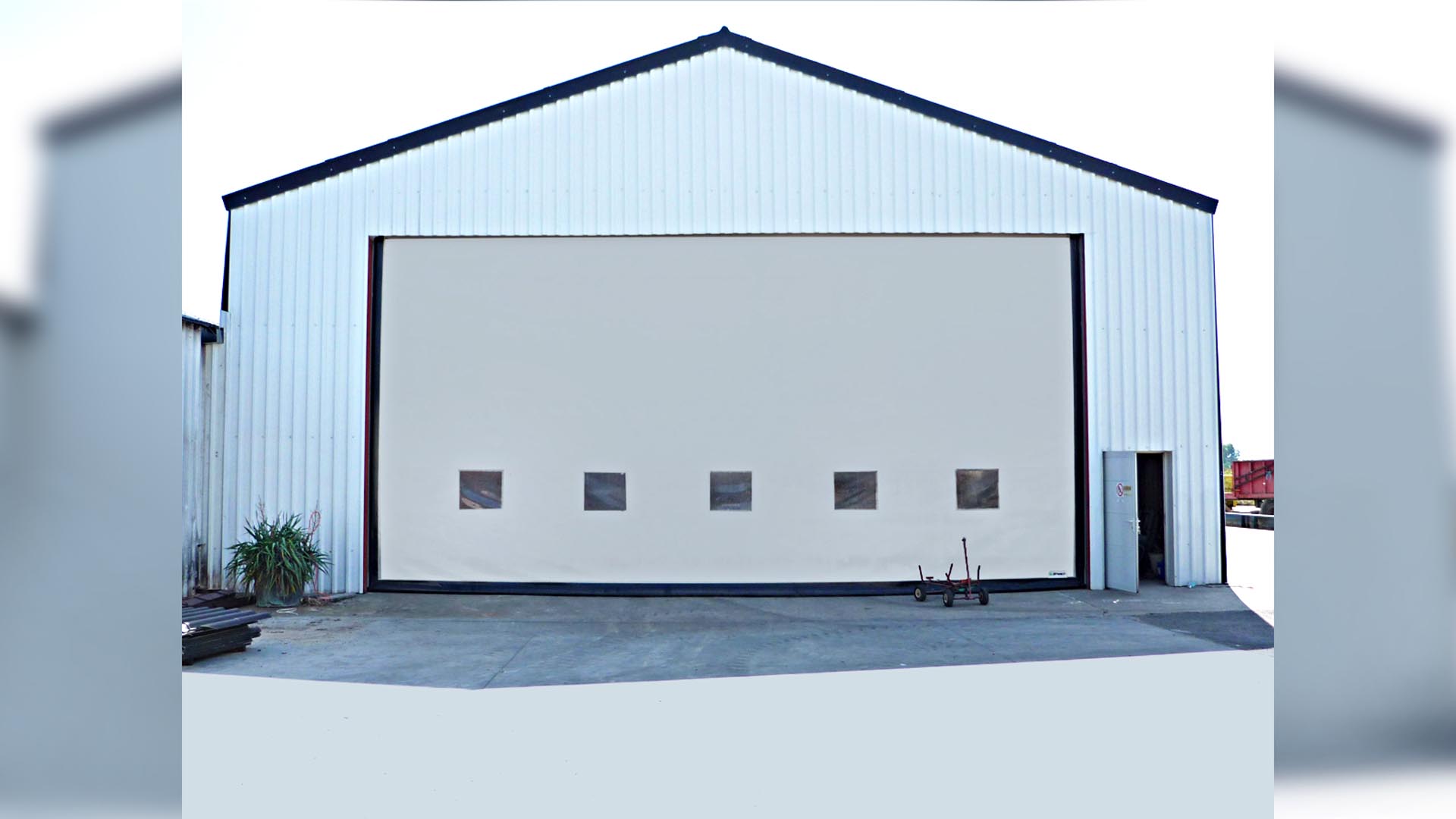

Ворота Dynaco M3 AllWeather предназначены для установки в большие проемы со сверхсильной ветровой нагрузкой до 110 км/ч. Dynaco M3 AW прочные, их устанавливают в проем “улица-помещение” на складах, в распределительных центрах и других нестандартных проемах: в авиационных ангарах, на морских судах, верфях, в горнодобывающей отрасли и т. п. Надежные ворота “Динако” быстро изолируют проем, препятствуют сквознякам и помогают поддерживать заданный микроклимат. Это сокращает затраты на эксплуатацию помещения.
Характеристики:
Ветроваянагрузка
Для максимального размера до 700 Па (скорость ветра до 110 км/ч). Для ворот до Ш 7 500 х В 5 500 мм — до 1000 Па (скорость ветра до 140 км/ч).

Ресурс 1 000 000 — 3 500 000 (из опыта эксплуатации в РФ).

Принцип действия
Push-Pull — двигатель тянет полотно вверх при открывании ворот и толкает вниз при закрывании.

Применение Ворота для проемов больших размеров с высокой ветровой нагрузкой. Используются внутри и снаружи помещений (торговля, склад, промышленность).

Блок заправки полотна При случайном ударе транспортом полотно штатно "выходит" из направляющих. Блок предназначен для заправки полотна ворот в направляющие при следующем цикле закрывания ворот. Закрытие произойдет автоматически или после команды на закрытие с любого органа управления.

Полотно ворот Из усиленного ПВХ (PVC 900 г/м²). Цвета (RAL): желтый (1003), серый (7035), голубой (5002), красный (3000), зеленый (6005), оранжевый (2004), белый (9010).

Двигатель
IP 65, без тормоза, 4-полюсной, управляемый преобразователем частоты. Мощность: 1,5 kW.

Концевые выключатели Положение ворот постоянно отслеживает энкодер (цифровой бесконтактный датчик абсолютного положения).

Блок управления (Compact)
Cтальной, окрашенный IP 65. Стандартно содержит преобразователь частоты, магнитно-температурный выключатель, основной защитный выключатель, трансформатор 24 V, программируемый таймер для закрывания, счетчик циклов, реле фотоэлементов, радиоприемник WDD, кнопку открывания, кнопку экстренной остановки. Длина электрических кабелей, соединяющих стандартные элементы ворот, позволяет размещать блок управления на расстоянии около 1 200 мм от пола и 1 000 мм от ворот со стороны двигателя.

Фотоэлементы (в стандартной комплектации) Обнаруживают присутствие пешехода или транспортного средства в зоне ворот. Они откроются и будут открыты, пока объект находится в этой зоне.

Питание Однофазное 220 В, частота 50 Гц.
